产品结构：

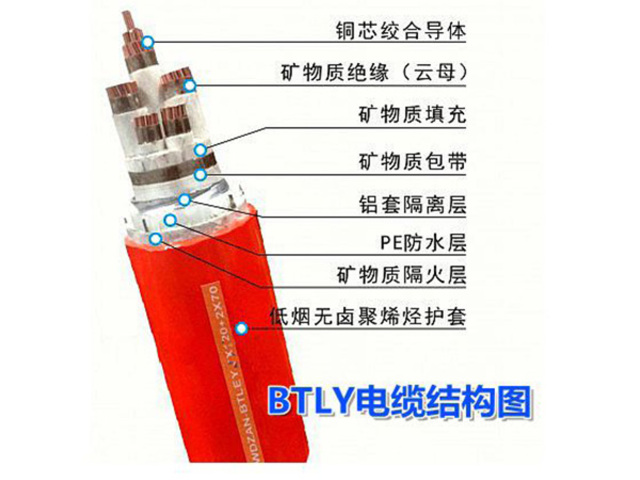

1、BTLY新型铝套连续挤包矿物绝缘电缆结构：

①铜导体

②金云母带绝缘

③铝金属套(铝金属套可选作PE接地线)

④交联隔离套

⑤Mg(OH)或Al(OH)耐火层

⑥无卤低烟聚烯烃外护套

二、华东BTLY、BTLYQ、BTLV、BTLVQ连续挤包铝护套矿物绝缘电缆

华东电缆公司在传统BTTZ矿物绝缘电缆的基础上开发了新型BTLY、BTLYQ、BTLV、BTLVQ铝护套连续挤包矿物绝缘电缆

1、产品结构：

①、导体为圆形铜绞线(相对BTTZ的实心铜杆较软)

②、绝缘层为纯金云母带(不再与挤包绝缘料复合组成，从而排除碳粒的产生，提高了耐电稳定性)

③、金属套为连续挤出的铝金属管(大大简化了BTT的铜管拉拔工艺)，

④、隔离套(交联绝缘)

⑤、耐火层(在其外覆以火焰下不熔不燃可膨胀阻火的无机物—Mg(OH)或AL(OH))，

⑥、外护套塑料(聚烯烃或聚氯乙烯)。

2、它的特征：

①耐火标准可通过BS6387三项考核：即950℃3h火焰下不击穿，650℃30min后承受15min的水喷淋(直接浸水亦可)，950℃火焰下承受15min的敲击振动而不破坏，从而在耐火性能上完全达到BTTZ的考核标准。

②该产品1.5~6平方规格可生产1~37芯，10~240平方规格可生产1~5芯，300~630平方可生产单芯,长度可根据用户需要，整根无接头整盘交货。

③敷设时可不必另行穿管，具有BTTZ同等的防水、防冲击功能。

④具有良好的防鼠、防蚁、防辐射功能,可保证电缆具有稳定性、寿命长和耐久性。

⑤工作温度低、线损小、抗过载能力强，使用寿命长、安全性高，在有环保要求的项目中尤其适合应用。

⑥防爆(电缆中高度压实的绝缘材料及专门密封套安装的电缆终端可以阻止蒸汽、气体和火焰进入与电缆连接的电气设备，因而实用于有爆炸危险的地方和各种防爆设备、器材的连线)。

⑦耐腐蚀(BTT(L)系列矿物绝缘电缆的金属套具有高耐腐蚀性，对于大多数的装置来说，它不需要采取附加的防护措施；即使在电缆的金属护套易遭受化学品腐蚀或工业污染严重的地方，因为电缆最外层有塑料外护套的保护，它仍然安全)。

⑧机械性强度高(BTT(L)系列矿物绝缘电缆坚固耐用，在电缆直径变形三分之一的情况下仍可正常工作，即使经受剧烈的机械破坏，也不会损害其电性能)。

3、用铝为主要材料金属管挤出代替铜管拉拔不但简化了工艺提高了效率，而且使产品成本大幅下降(铝材仅为铜材综合成本的1/10)。用铝管之所以能代替铜管，在高温火焰下不熔，得益于铝管外挤覆的膨胀耐火层：在火焰侵袭下膨胀层发泡固化，形成厚厚的屏障阻隔了火焰对铝管的直接喷射。不但铝管的完整性得以保存，而且使云母带受热温度降低至600℃以下，云母带绝缘的稳定性无疑得到提高(云母带的绝缘电阻随温度的降低而上升)。

4、华东BTLY新型矿物绝缘电缆已在全国许多重点工程中采用，如中国第一高楼上海中心大厦、上海贝宁之星酒店、北京中国工商银行总行营业办公楼二期(业务营运中心)、北京博大经开建设有限公司A座B座裙房及地下室工程项目等工程的防火电缆系统中得到广泛使用，同时该产品通过：

1、通过国家防火建筑材料质量监督检验中心检测，检测依据：

ZAN-BTLV、WDZAN-BTLY-系列矿物绝缘电缆通过BS6387耐火标准三项考核：

①BS 6387:1994《在火焰条件下电缆保持电路完整性的性能要求》包括BS 6387:1994附录D2标准的单纯耐火试验(C类)：(950℃，180min)，试样在施加额定电压下，3A熔断器不熔断。

②BS 6387:1994附录D3标准带喷水的耐火试验(W类)：供火650℃加水喷淋15 min，试样在施加额定电压下，3A熔断器不熔断。

③BS 6387:1994附录D4带冲击的耐火试验(Z类)：供火950℃加机械冲击受火15 min，试样在施加额定电压下，3A熔断器不熔断。

ZAN-BTLVQ、WDZAN-BTLYQ-系列轻型矿物绝缘电缆通过BS6387耐火标准三项考核：

①750℃火焰下持续通电180min不击穿；

②650℃火焰下15min后承受15min的水喷淋不击穿；

③750℃火焰下承受15min的敲击振动而不击穿。

2、通过公安部四川消防研究所实体火灾实验，对实体火灾实验中电缆产生烟气浓度、化学成分、照度、热辐射强度，电缆自熄时间，电缆燃烧程度等多种参数进行检测。

3、还得到了有关部门和机构的认证。

三、熔点、分解参数参考：

1、普通云母带(纯云母带)430℃

2、白云母带450℃

3、金云母带820℃

4、合成云母带(氟云母带)1020℃

5、铝660.4℃

6、银960℃

7、金1063℃

8、铜1083℃

9、铁1535℃

四、型号说明：

1、产品代号

系列代号

布线用矿物绝缘电缆........................................................................................................................................................................B

矿物绝缘控制电缆............................................................................................................................................................................K

导体代号

铜导体..............................................................................................................................................................................................T

金属套代号

铝金属套...........................................................................................................................................................................................L

外护套代号

聚氯乙烯外护套.................................................................................................................................................................................V

聚烯烃外护套....................................................................................................................................................................................Y

特性代号

无卤代号...........................................................................................................................................................................................W

低烟代号...........................................................................................................................................................................................D

耐火..................................................................................................................................................................................................N(H)

阻燃..................................................................................................................................................................................................Z(R)

阻燃A类............................................................................................................................................................................................Z(R)A

轻型..................................................................................................................................................................................................Q
